Perforadora EDM de orificios pequeños de alta velocidad

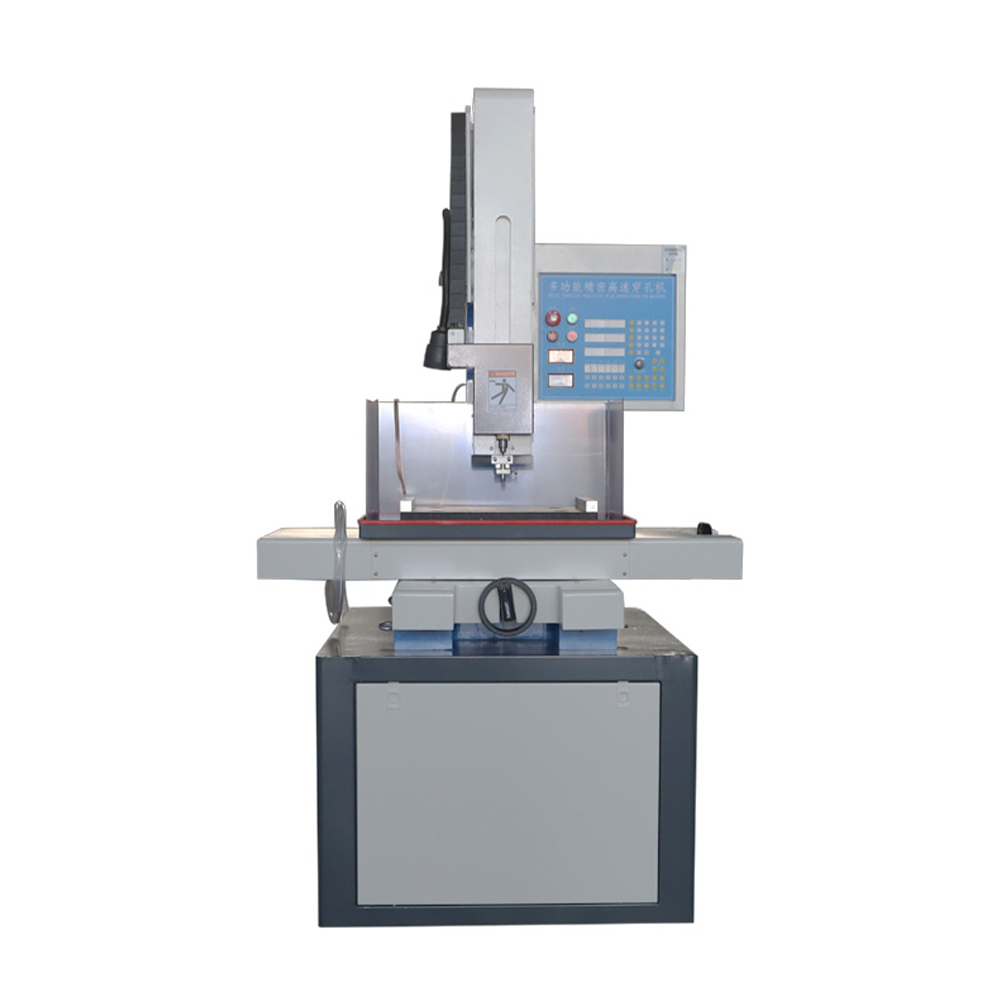

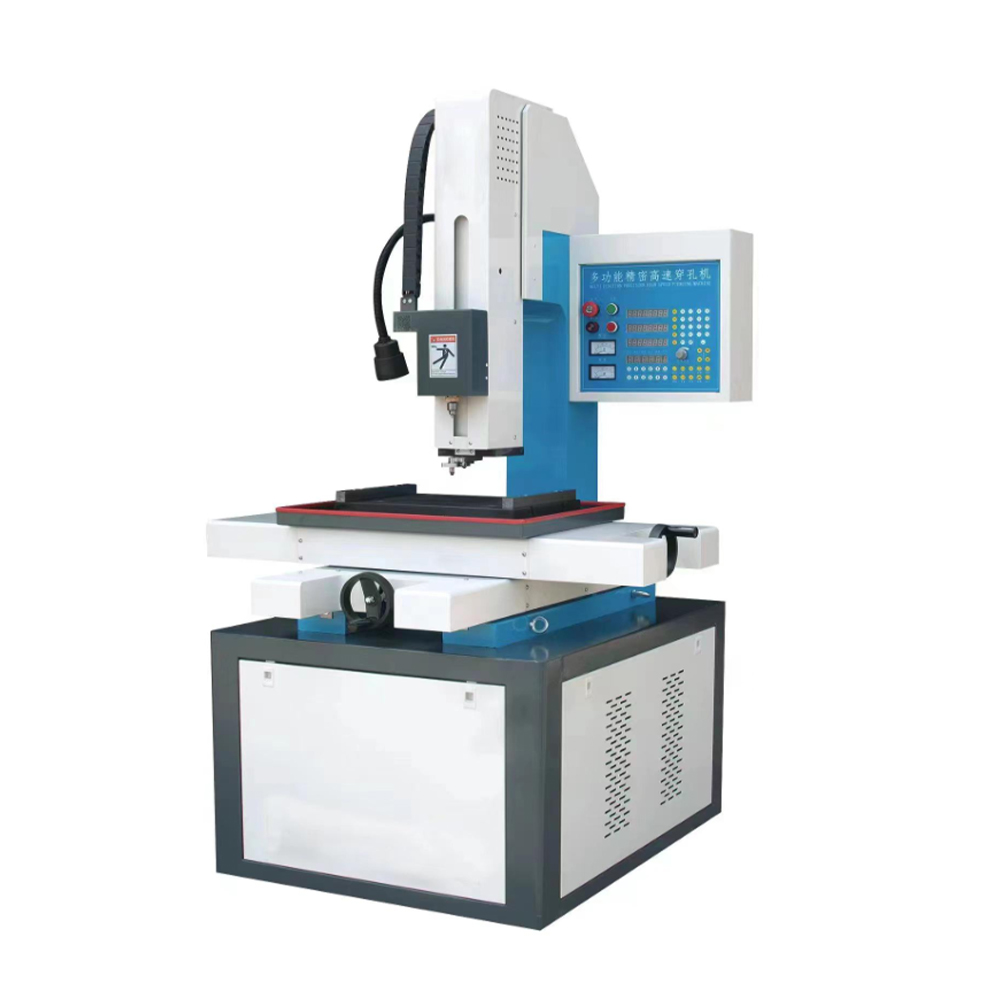

La máquina perforadora EDM de orificios pequeños de alta velocidad Baoshijie DB703 está diseñada para la producción confiable y de alta velocidad de orificios pequeños y profundos en cualquier material conductor —incluido acero inoxidable, acero endurecido, carburo, cobre y aluminio— donde los métodos de perforación convencionales alcanzan sus límites.

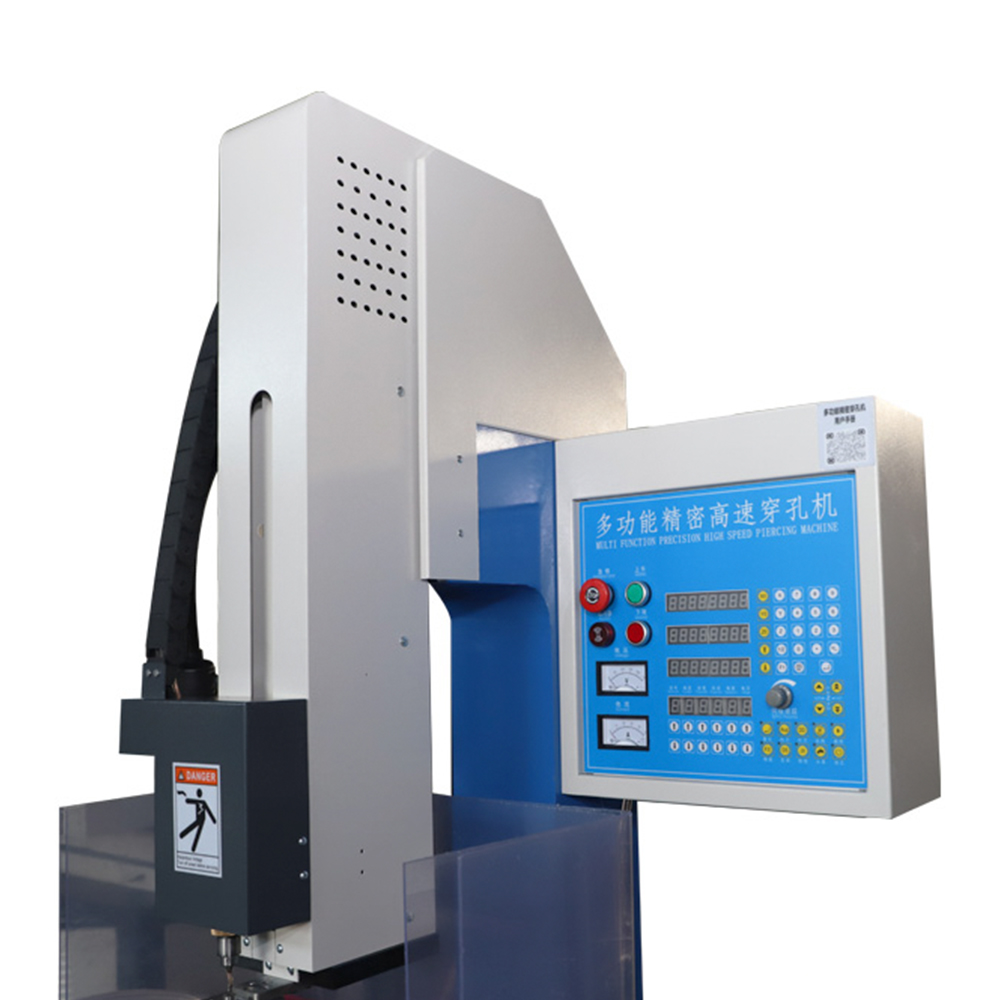

La máquina acepta electrodos tubulares de 0,3–3 mm de diámetro y logra relaciones profundidad-diámetro superiores a 300:1, a velocidades de procesamiento de 30–60 mm/min. El husillo es accionado por un servomotor de precisión para una elevación rápida y estable y un rendimiento de perforación constante. El cabezal giratorio utiliza tecnología de sellado de extremos de aleación con transmisión por correa dentada — eliminando el ruido y reduciendo el desgaste mecánico. Los ejes X, Y y Z están equipados con tornillos de bolas rectificados con precisión Hanjiang y guías lineales, mientras que las escalas lineales de alta precisión en la mesa de trabajo X/Y y una función automática de búsqueda de bordes simplifican la configuración de la pieza de trabajo.

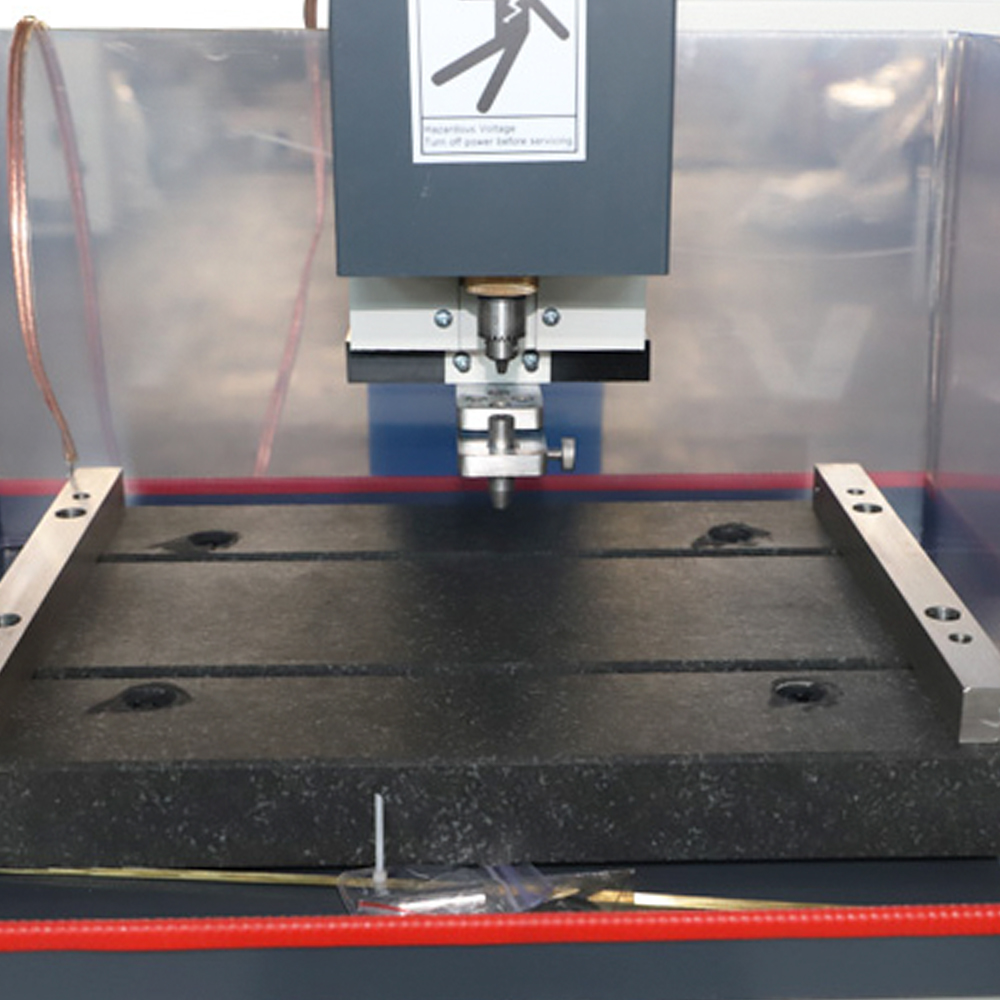

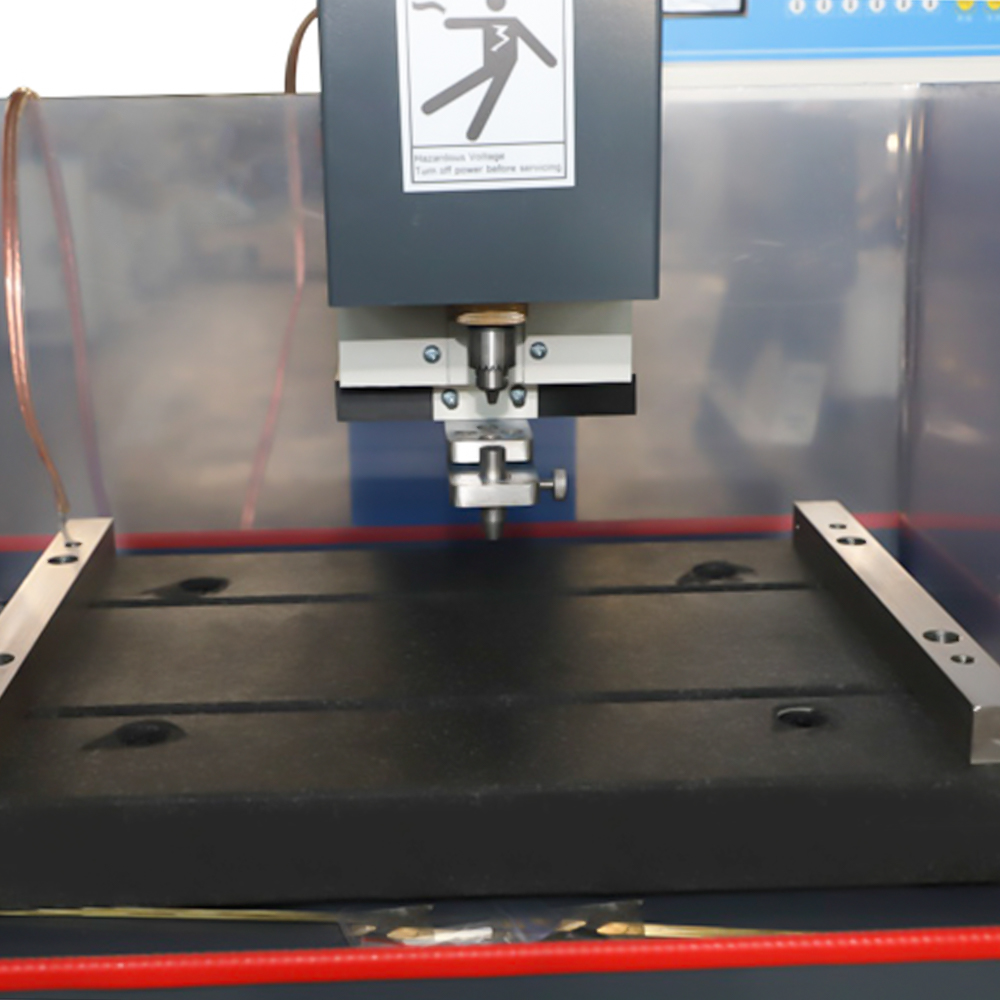

La máquina acepta agua corriente del grifo como fluido dieléctrico, recirculado a través del tanque incorporado de 25 L. El tamaño de la mesa de trabajo es de 320×440 mm con un recorrido X/Y de 300×400 mm, una carrera del husillo de 350 mm, una corriente máxima de procesamiento de 30 A y un peso total de la máquina de 650 kg.
