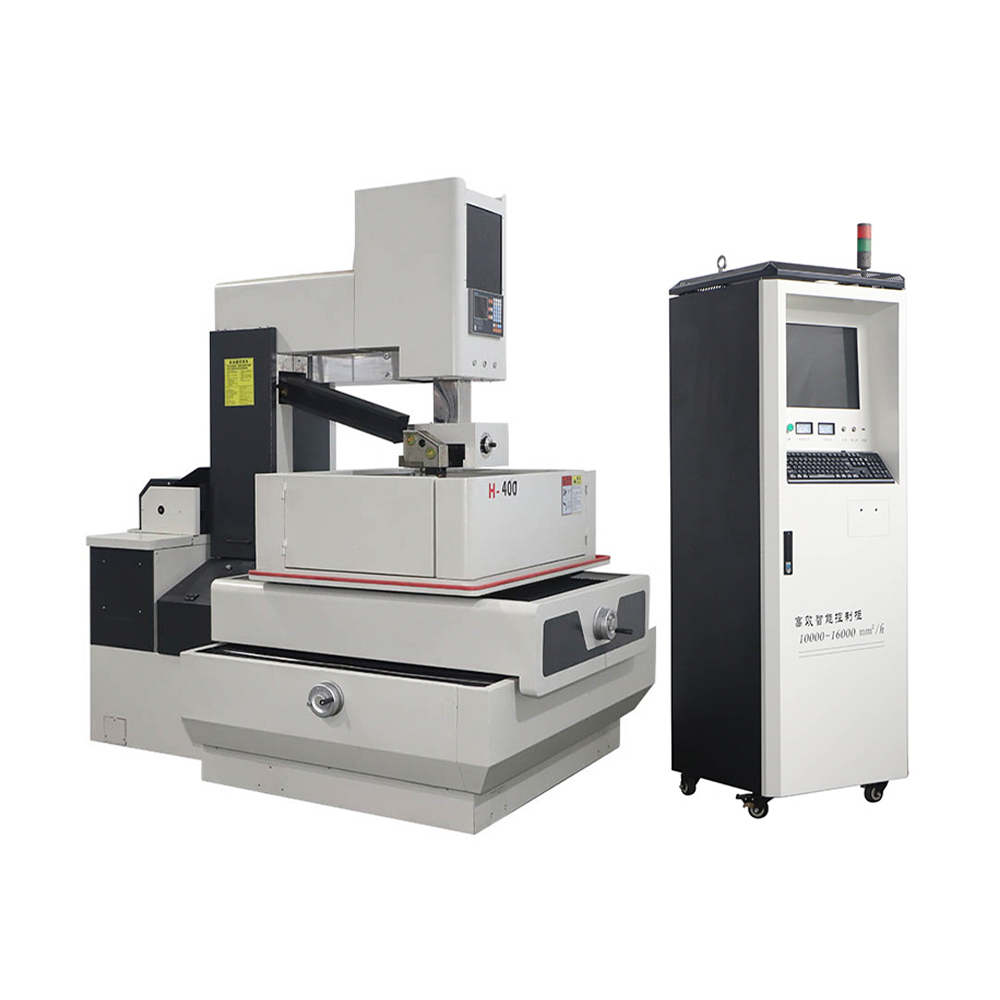

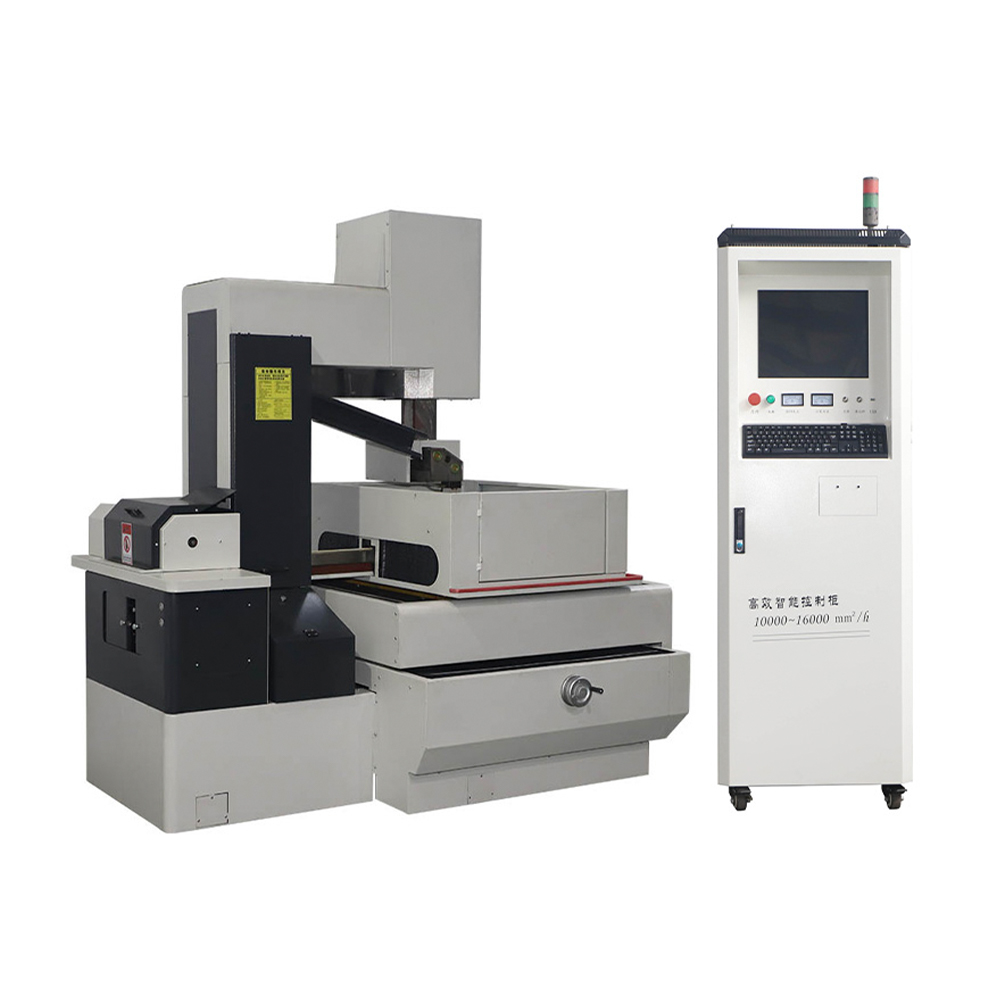

Máquina cortadora de alambre CNC EDM de velocidad media tipo H

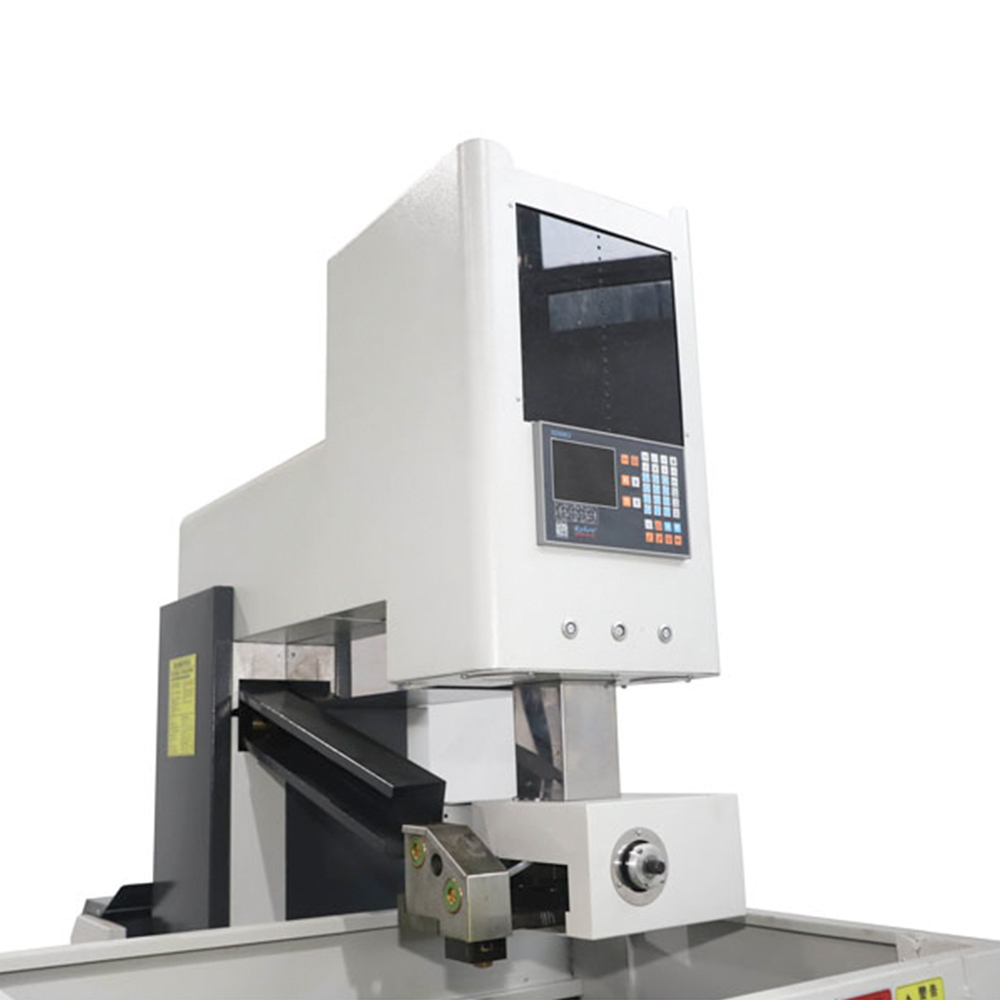

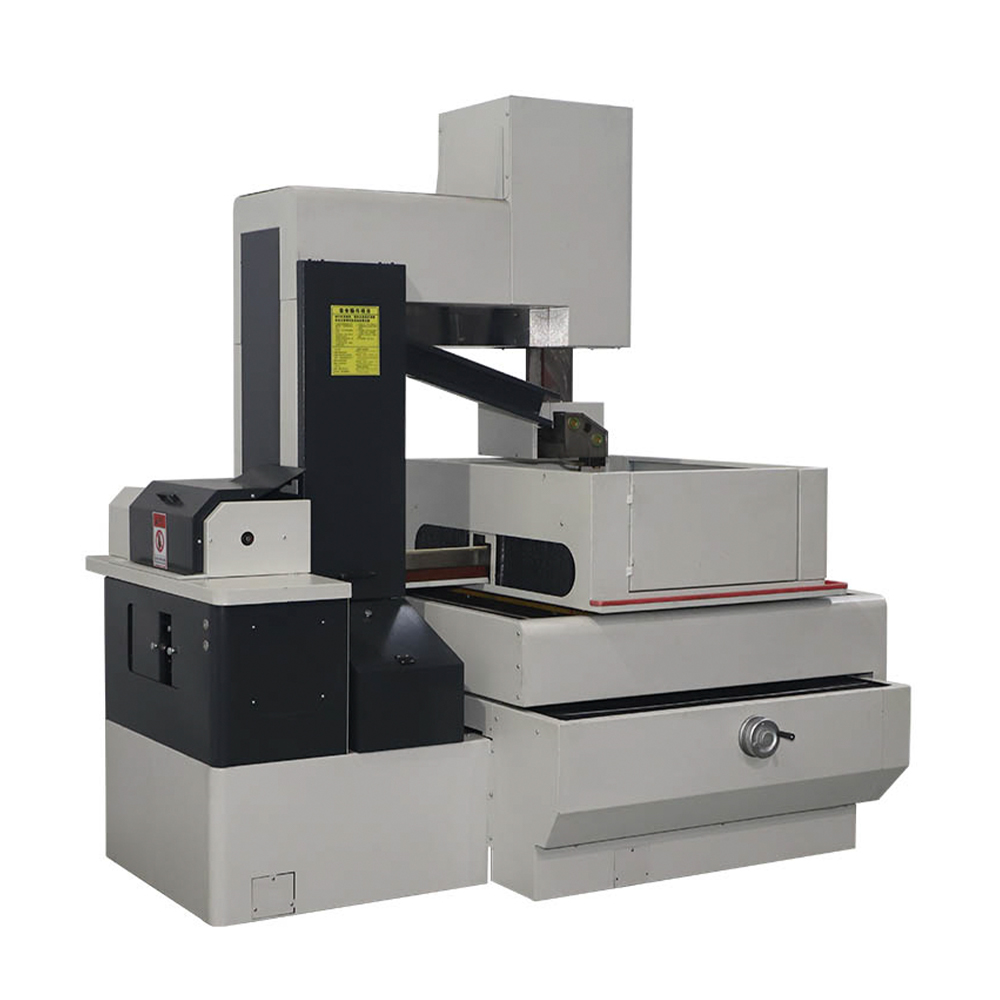

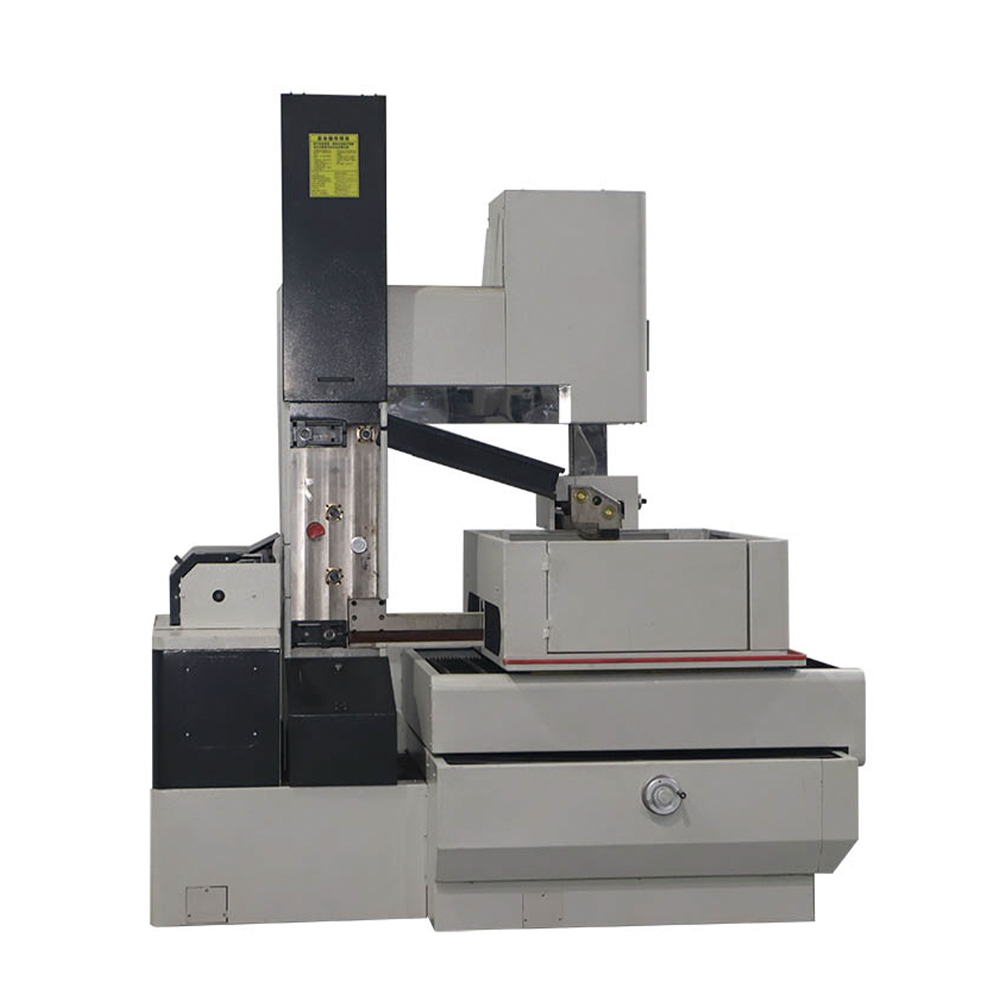

La máquina cortadora de alambre CNC EDM de velocidad media tipo Baoshijie H combina ingeniería estructural y control de tensión de precisión para brindar una precisión de corte confiable en múltiples pasadas en un paquete robusto y fácil de mantener. La máquina adopta una cama tipo T con estructura de columna integral, diseñada mediante modelado de sólidos 3D y validada mediante análisis de fuerza de elementos finitos. Las piezas fundidas de lecho, carro y columna se producen a partir de arena de resina de alta resistencia, formada como secciones de caja de paredes gruesas con nervaduras de refuerzo internas de arriba a abajo — que proporcionan la rigidez y la resistencia necesarias para un funcionamiento estable a largo plazo.

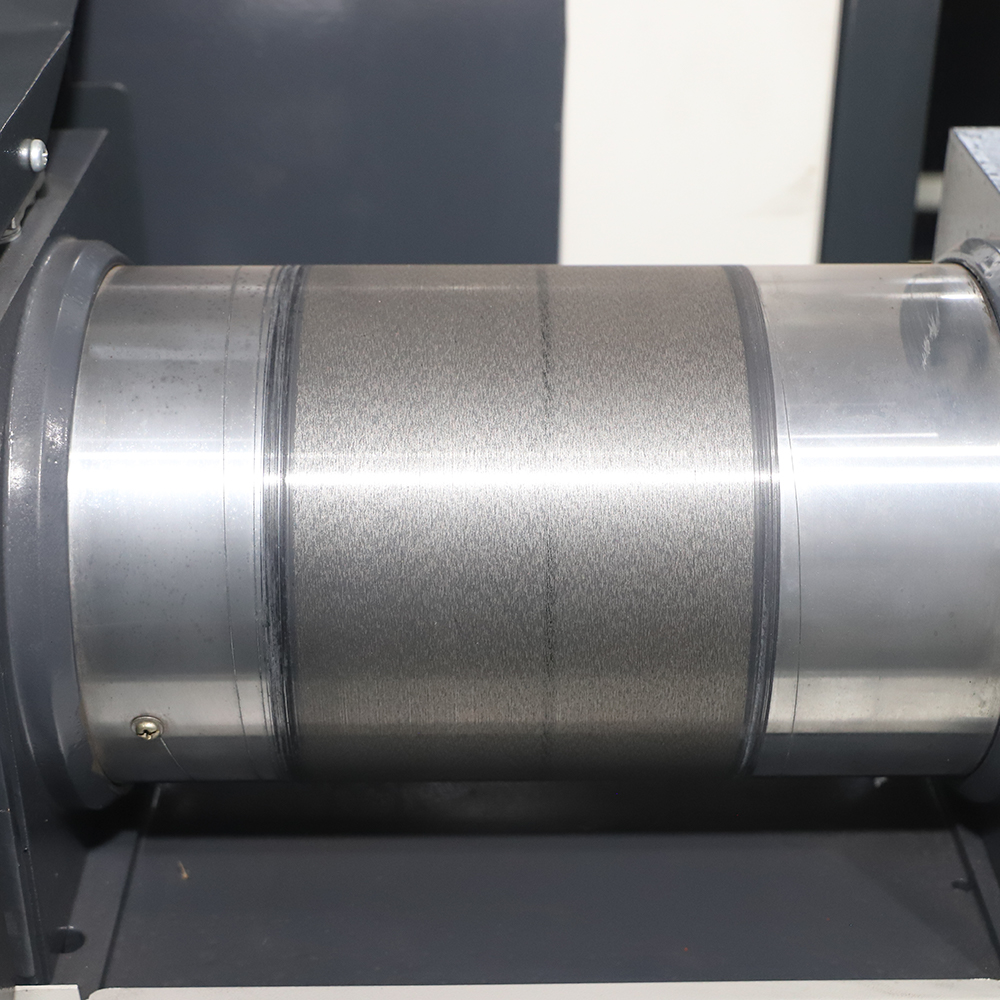

Un elemento central del rendimiento de corte de la máquina es su mecanismo de tensión constante bidireccional patentado, que ajusta la tensión dinámicamente de acuerdo con los parámetros de mecanizado y el diámetro del alambre de molibdeno. A diferencia de los sistemas de contrapeso simples, responde en tiempo real a las fluctuaciones de tensión del alambre, manteniendo una tensión constante durante cada corte. La precisión del mecanizado alcanza ±0,004 mm con una rugosidad superficial Ra ≤ 1,0 μm.

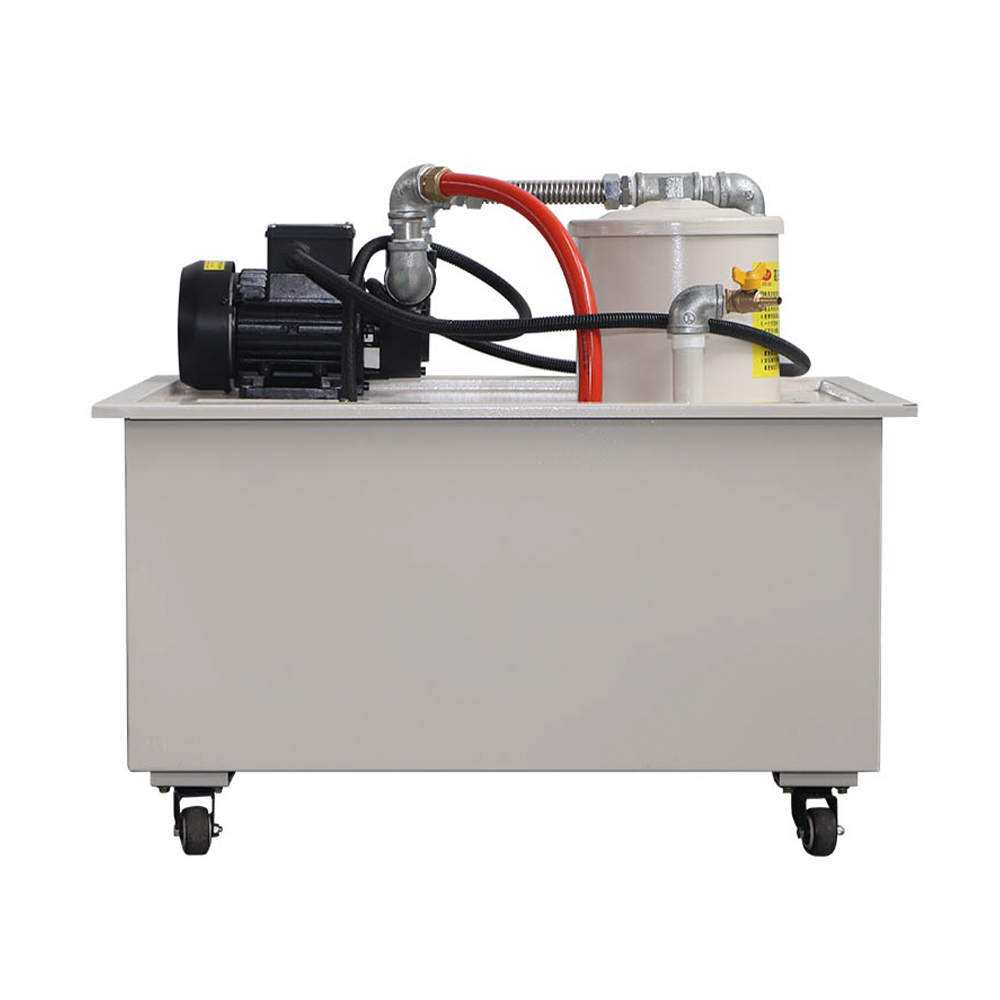

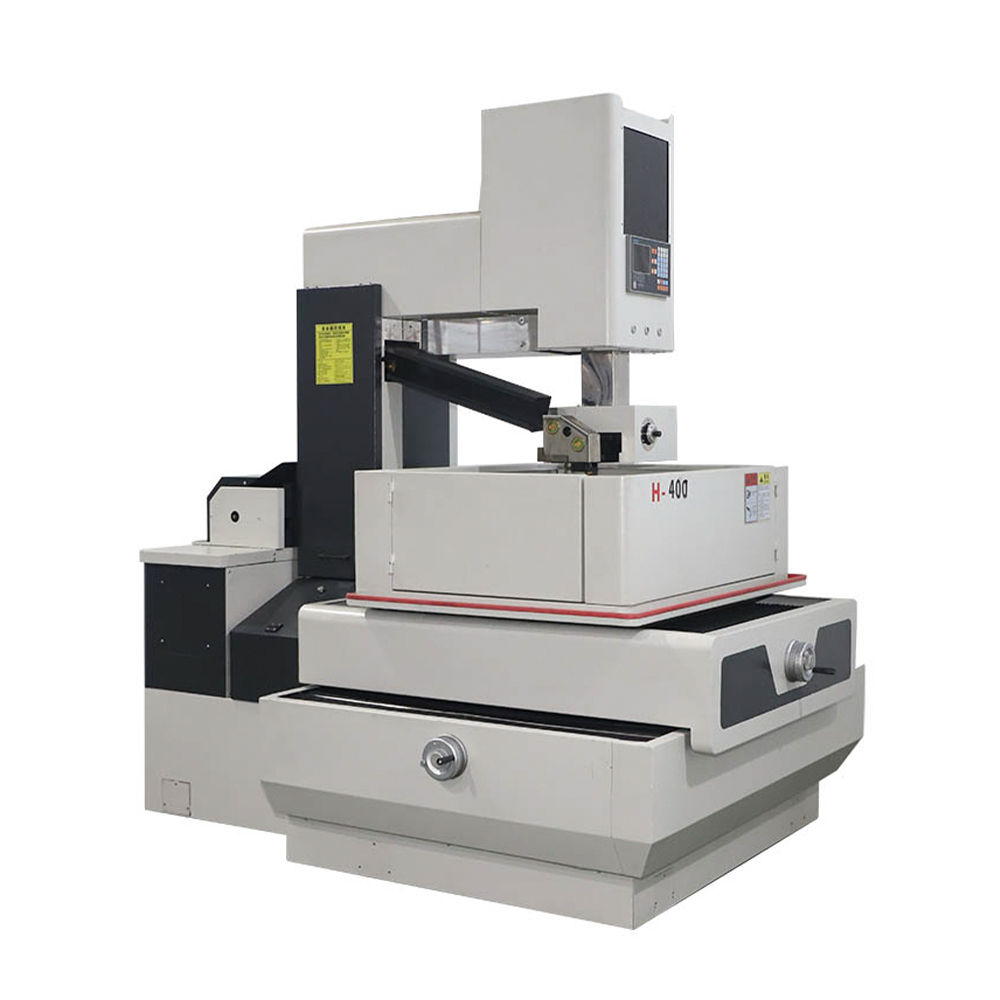

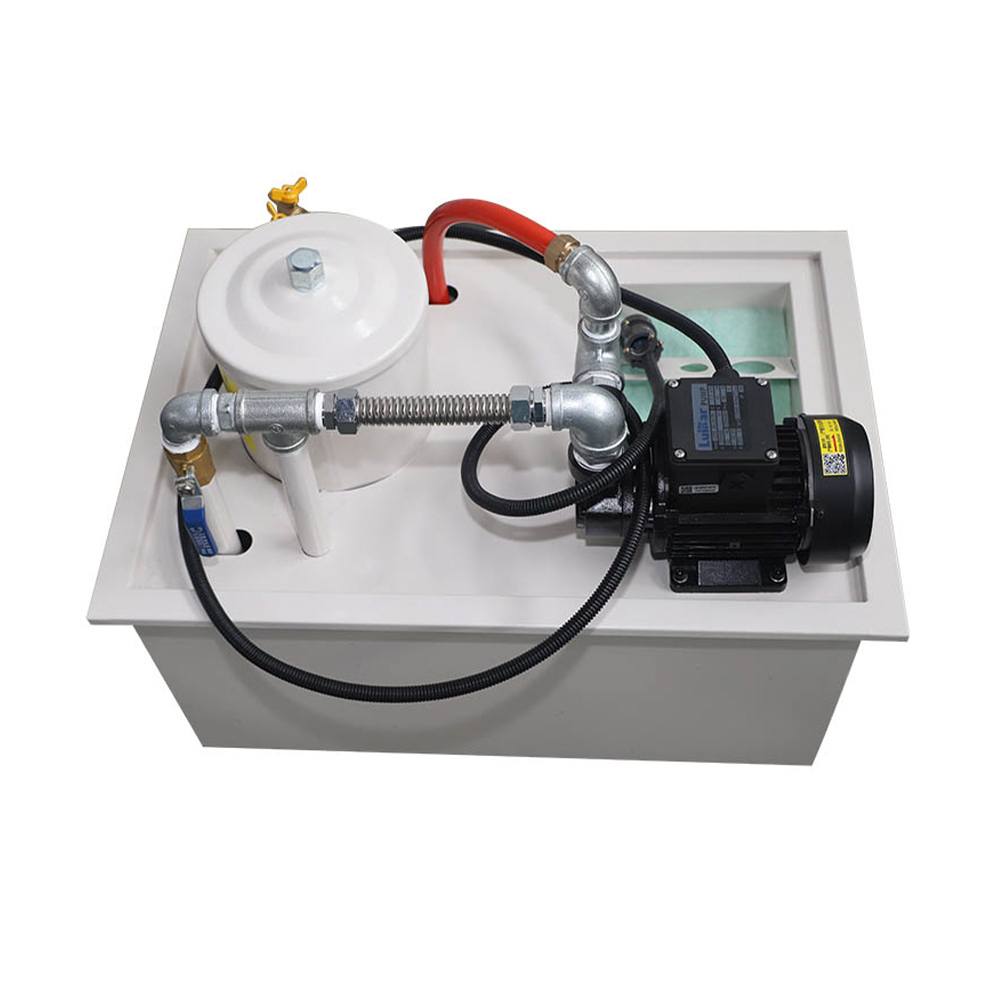

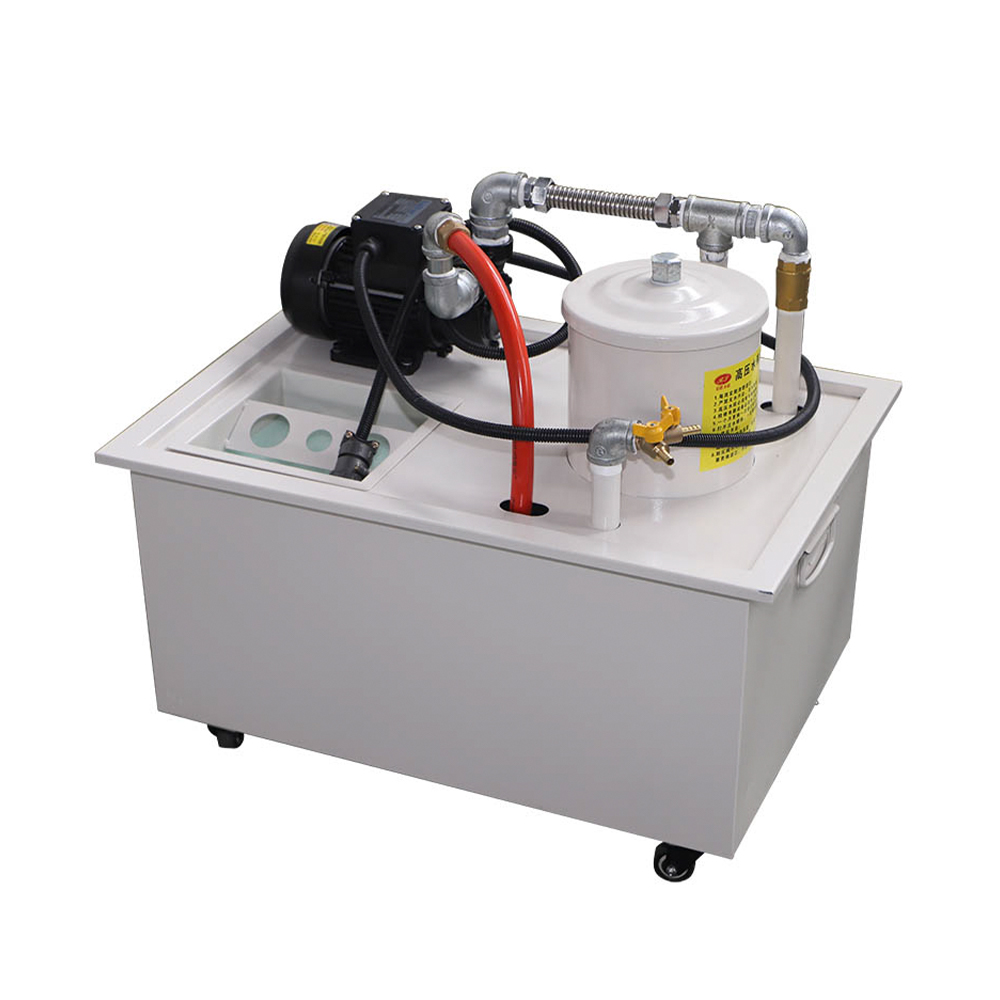

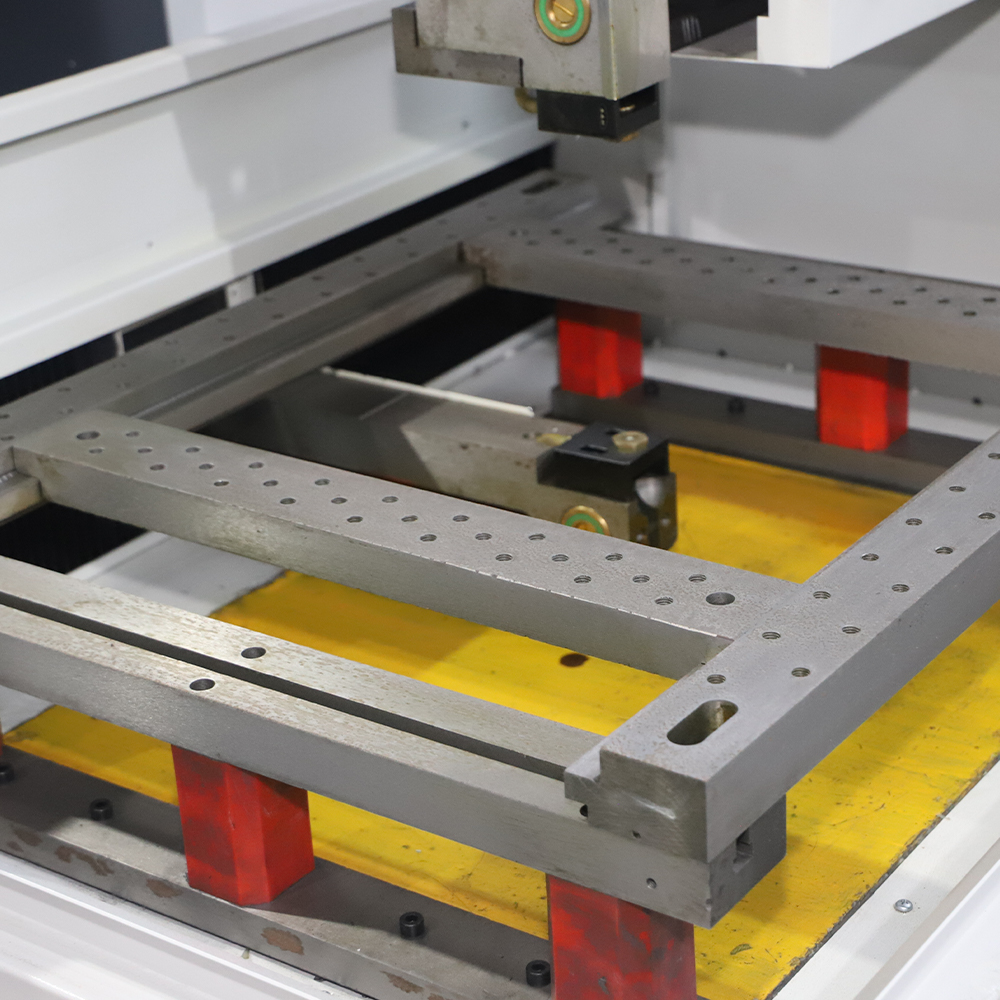

Disponible en H-320 (mesa de trabajo de 620×420 mm, capacidad de 500 kg) y H-400 (mesa de trabajo de 790×490 mm, capacidad de 600 kg), con un espesor de corte máximo de 250 mm, guías lineales de Taiwán, cojinetes emparejados IKO de Japón, tanque dieléctrico de alta presión de doble bomba y elevación eléctrica del eje Z de serie.
